雅安被动防护网RX050，500KJ

RX-050（RX050）菱形被动防护网｜ JT/T1328-2020，拦截动能 500kJ（行业通用 500 千焦拦石标准）

一、型号释义

RX = 菱形钢丝绳被动网；050 = 标称抗冲击 500kJ，同系列 RX025/050/075/100；RXI050 是环形网（圆环），和 RX050 网型完全不同。

整套 5 大构件：菱形钢丝绳主网 + 钢丝格栅 + 工字钢立柱 + 支撑锚绳 + 减压环消能组件

二、主材配置（常规柱距 10m / 跨，常规网高 3～5m）

1. 主钢丝绳网 DO/08/200绳径 Φ8 热镀锌钢丝绳，抗拉 1770MPa；网孔 200×200mm，单张网片 4m×5m/5m×5m；镀锌≥90g/㎡。

2. 内衬格栅网（拦碎石土屑）SO2.2/50，丝径 2.2mm 镀锌铁丝，网孔 50×50mm，土质边坡必加、硬岩可选配。

3. 支撑绳 + 减压环（核心耗能）上下支撑：Φ16 双股钢丝绳；单跨标配 6 个减压环（上 / 下支撑各 3 只），落石撞击时挤压减压环吸能。  被动防护网，被动防护网多少钱 一平方米，被动防护网厂，被动式防护网厂家，被动防护网单价，rxi被动防护网，被动山坡防护网，贵州被动防护网，sns被动防护网，rxi150被动防护网

4. 拉锚绳系统

• 上拉锚：Φ14 钢丝绳，人字形布置，每根配 1 个减压环

• 侧拉 / 下拉锚绳：Φ16 单绳；缝合绳统一 Φ8 钢丝绳

1. 工字钢立柱（常规选型）网高 3m：16# 工字钢；4m：18#；5m：20B#；6～7m：22B# 工字钢，热镀锌防腐。

2. 锚杆：Φ25 螺纹钢锚杆，锚固深度 2.5～3.5m，单根抗拔≥50kN。

三、关键参数

• 拦截冲击：500kJ，可拦单块≤0.8m³ 落石，山区中小型落石首选型号

• 防腐：全构件热镀锌，户外使用寿命≥30 年

• 柔性结构：落石冲击全网分散，不用混凝土挡墙、施工开挖少

四、适用场景

公路 / 铁路半路堑、隧道口、景区危岩、厂区边坡、河道山崖，中小型风化碎石边坡落石防护（500kJ 级通用款）。

五、RX050（菱形）VS RXI050（环形）区分

• RX050：菱形钢丝绳网，造价低、现货多，500kJ，常规路基项目

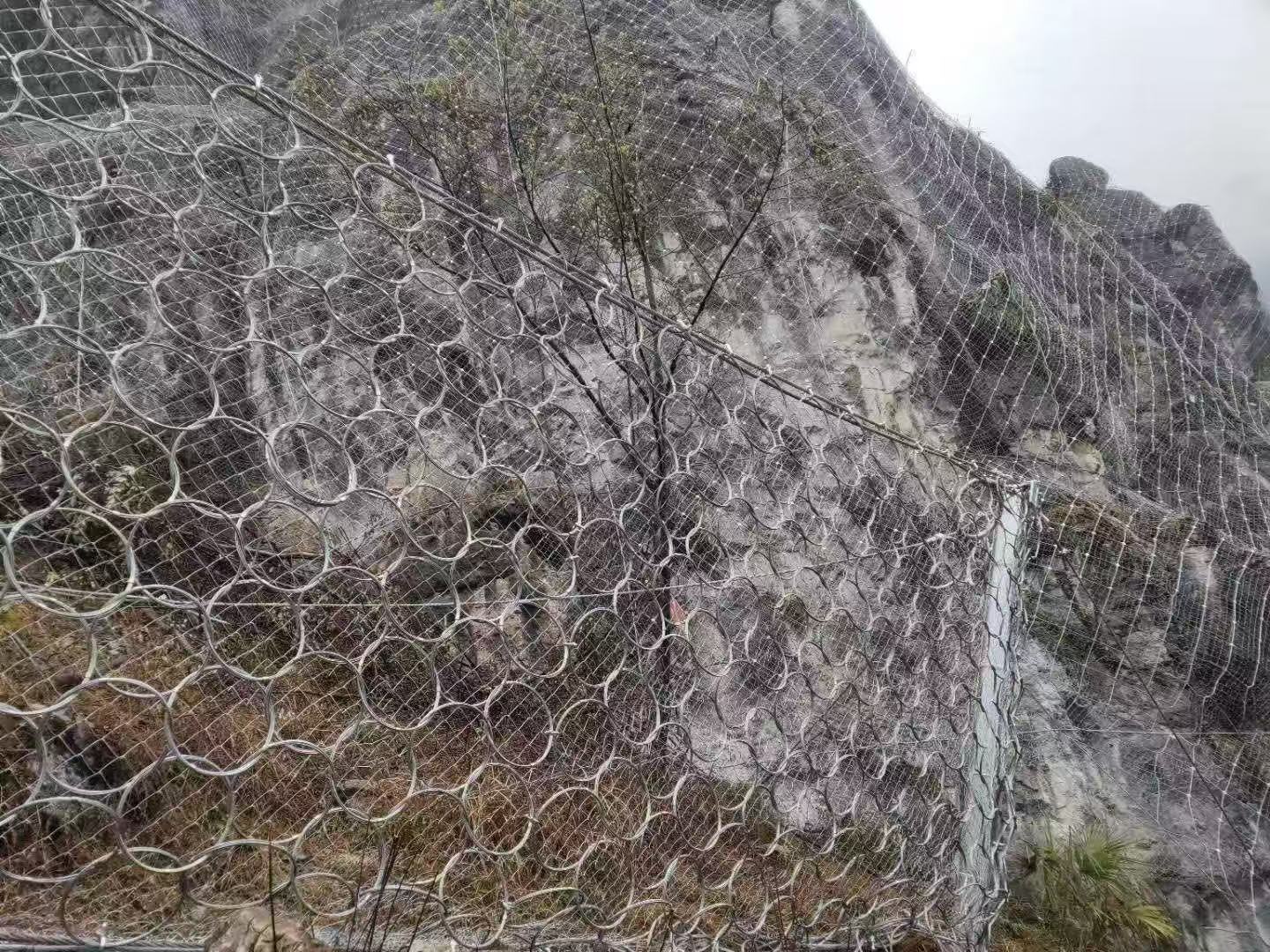

• RXI050：圆环环形网，抗冲击韧性更强、单价偏高，大块危岩高陡边坡
